Glosario de Términos Eléctricos y Power en Set
¿Qué significa "blindada", "amperaje" o "soquet" cuando el gaffer o el eléctrico hablan en set? Aquí tienes las definiciones claras y prácticas de los términos eléctricos y de power más usados en producción audiovisual en México, con ejemplos reales de cada uno.
Términos básicos de conexión
Clavija
Es la pieza macho que se conecta a un contacto o toma de corriente. En sets se usan clavijas rectas de uso rudo como la Clavija Blindada Leviton 125V, que soporta jaloneos y golpes mejor que una clavija doméstica.
Contacto
Es la pieza hembra donde se inserta la clavija. El Contacto de PVC Royer Ovalado es uno de los más usados en instalaciones temporales de set por su costo y disponibilidad.
Multicontacto
Es un bloque con varias salidas que permite conectar múltiples equipos a una sola toma. El Multicontacto de 6 Salidas es habitual en el carrito de eléctricos y en el video village.

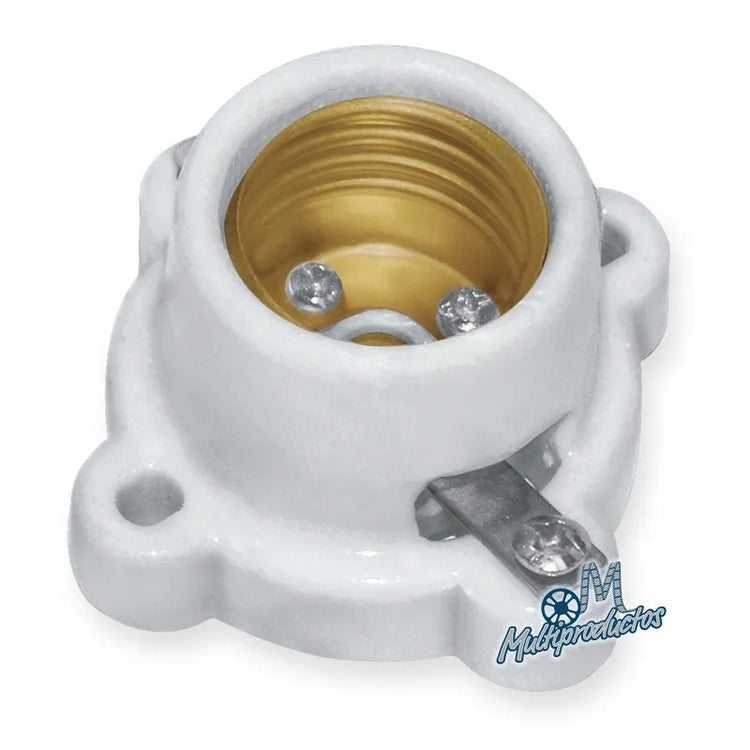

Soquet
Portalámparas o receptáculo donde se enrosca un foco. En producción se usan tanto el Soquet de Porcelana Cuadrado, que resiste más calor, como el Soquet de Baquelita Negro, más económico para lámparas de trabajo temporales.
Términos de capacidad y seguridad eléctrica
- Amperaje (A): la cantidad de corriente que puede pasar por un cable o clavija sin sobrecalentarse.
- Voltaje (V): la tensión eléctrica de la instalación; en México la mayoría de los circuitos de set trabajan a 127V.
- Tierra física: el conductor de seguridad que evita descargas si hay una falla; una clavija "blindada" con tierra es más segura que una clavija sin tierra tipo Royer.
- Blindada: se refiere a clavijas y contactos de uso rudo, con cuerpo reforzado para resistir el manejo diario en set.
- Sobrecarga: ocurre cuando se conectan más equipos de los que un circuito o multicontacto puede soportar, lo que puede disparar el interruptor o dañar el cableado.
Otros términos que escucharás en el set
- Stinger: nombre común para una extensión eléctrica corta que conecta un fixture a la fuente de power más cercana.
- Distro (distribución): el punto donde se reparte la energía eléctrica hacia los distintos departamentos del set.
- Jumper: cable corto usado para "saltar" de un contacto a otro cuando la distancia es mínima.
- Practical (práctico): una lámpara que aparece dentro de cuadro y forma parte de la escenografía, armada con soquet y foco.
Por qué conviene tener el vocabulario claro
Pedir "una clavija blindada" en lugar de "una clavija" evita confusiones cuando el proveedor o el compañero de set no tienen el mismo equipo enfrente. También ayuda a calcular con más precisión qué necesitas antes de salir a locación, sobre todo cuando el departamento eléctrico es reducido y una sola persona resuelve varios problemas al mismo tiempo.
Preguntas Frecuentes
¿Cuál es la diferencia entre clavija y contacto?
La clavija es la pieza macho (la que tiene las patas) y el contacto es la pieza hembra (la que recibe la clavija). Ambas piezas existen en versión blindada o económica.
¿Qué significa que una clavija sea "ovalada"?
Se refiere a la forma del cuerpo de la clavija, típica de las clavijas económicas tipo Royer usadas en instalaciones ligeras y temporales.
¿Necesito clavijas con tierra en todo mi kit eléctrico?
Para equipo sensible y cargas importantes es recomendable usar clavijas con tierra física; para lámparas de trabajo ligeras muchas veces se usa la versión sin tierra.
¿Qué es un soquet y para qué sirve en producción?
Es el portalámparas donde se enrosca un foco; en set se usa para armar lámparas de trabajo económicas o fixtures improvisados de iluminación práctica.
