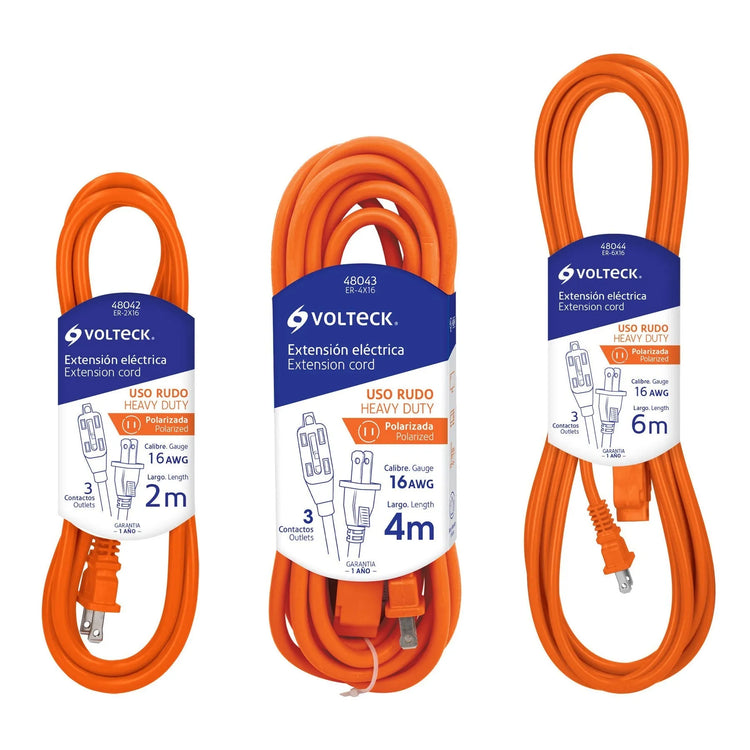

Extensión eléctrica de uso rudo calibre 16 para set de filmación

Para un práctico o una luz pequeña en 127V basta una extensión calibre 16; para cargas mayores de iluminación en set necesitas calibre 14 o 12, porque un cable delgado cargado por arriba de su capacidad se calienta, pierde voltaje en el extremo lejano y es un riesgo real de incendio en piso de set.

Por qué el calibre (AWG) importa más que el largo

En México es común pensar solo en cuántos metros necesita la extensión y olvidar el calibre, pero el cable eléctrico funciona al revés de como parece: entre más bajo el número de calibre (12 en vez de 16), más grueso es el conductor y más corriente soporta sin calentarse. Usar un calibre delgado para una carga pesada no truena la clavija de inmediato — se calienta progresivamente, lo que en jornadas de 12 horas es justo el tipo de riesgo que no se nota hasta que ya es tarde.

Guía rápida por tipo de carga

Calibre 16

Suficiente para prácticos domésticos, cargadores de batería, monitores pequeños y equipo de cómputo en video village. Las Extensiones Eléctricas de uso rudo calibre 16 cubren bien este tipo de carga ligera y son las que más se mueven en set para energía de oficina de producción.

Calibre 14 y 12

Para luces de mayor consumo (fresnels, HMI chicos, kinoflos en cantidad) conviene subir a calibre 14 o 12. El Cable Eléctrico Dúplex Flexible SPT se vende justamente en distintos calibres (Pot 18 a Pot 12) para que el eléctrico arme la extensión del largo exacto que necesita en piso, sin depender de cables prefabricados fijos.

Clavijas: el otro punto que se pasa por alto

Un cable del calibre correcto con una clavija barata o dañada sigue siendo un riesgo. La Clavija Blindada Leviton 125V tiene conexión a tierra y un cuerpo de uso rudo pensado para el trato que reciben los cables en piso de set: se pisan, se jalan y se desconectan decenas de veces al día.

Señales de que tu extensión está subdimensionada

El cable se siente tibio o caliente al tacto después de un rato de uso — nunca es normal.
Las luces parpadean o pierden intensidad cuando se conecta otro aparato en la misma línea.
El plástico de la clavija o del cable se ve decolorado u oloroso cerca de la conexión.

Cualquiera de estas señales significa que hay que subir de calibre (usar un cable más grueso) o repartir la carga en otro circuito, nunca seguir usando el mismo cable "porque ya aguantó hasta ahora".

Una regla práctica para presupuestar tu kit eléctrico

Si tu set es sobre todo cómputo, monitores y cargadores, un kit de extensiones calibre 16 resuelve el 80% del día. En cuanto entra iluminación de set real (no solo prácticos), vale la pena tener a la mano una o dos extensiones de mayor calibre listas para esa carga, en vez de intentar improvisar con lo que ya hay en la camioneta.

Preguntas frecuentes

¿Qué calibre de cable necesito para una luz de 1000W?

Como mínimo calibre 14; si la distancia del tiro de cable es larga (más de 15-20 metros), mejor subir a calibre 12 para evitar caída de voltaje.

¿Puedo usar una extensión calibre 16 para todo el set?

Solo si todo lo que conectas son cargas ligeras. Para iluminación de mayor consumo necesitas calibre más grueso.

¿Por qué mi cable se calienta aunque no truene la pastilla?

Porque la pastilla protege la instalación fija del inmueble, no tu extensión. Un cable subdimensionado puede calentarse sin que el interruptor del lugar lo detecte.
