Extensiones Eléctricas y Calibre para tu Set | Guía
Una extensión eléctrica del calibre equivocado no solo se calienta: puede provocar caída de voltaje que hace parpadear tus luces o, en el peor caso, un cable que se derrite bajo carga sostenida durante un rodaje largo.
¿Por qué importa el calibre del cable?
El calibre (grosor del conductor interno) determina cuánta corriente puede transportar el cable de forma segura antes de sobrecalentarse. A menor número de calibre (AWG), más grueso el cable y más corriente soporta; un cable delgado alimentando varios fixtures de iluminación o un equipo de alto consumo es una de las causas más comunes de falla eléctrica en set.
Extensiones de uso rudo: la base del kit eléctrico

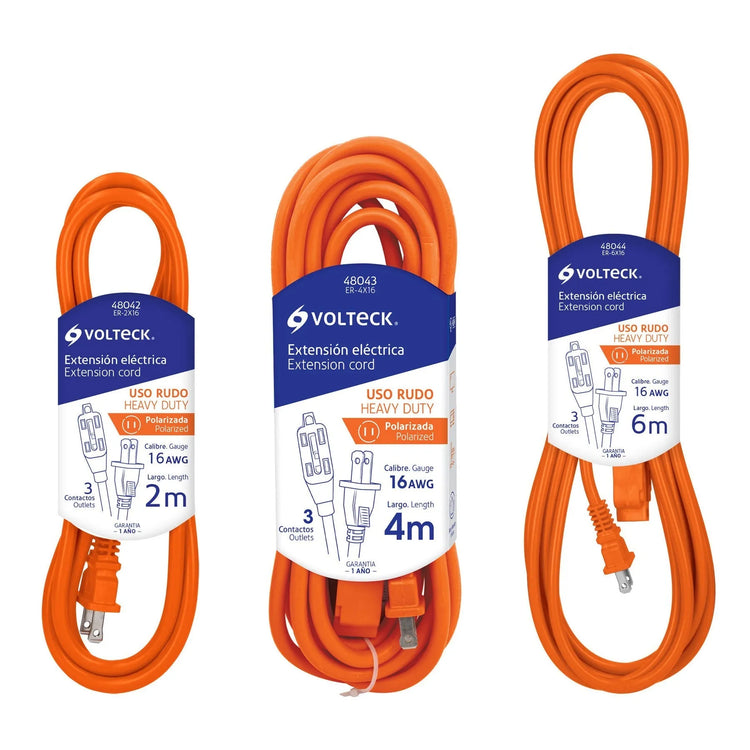

Las Extensiones Eléctricas de Uso Rudo Calibre 16, disponibles en longitudes de 2 a 10 metros, están pensadas para el trato constante de un set: forro resistente a la abrasión del piso, dobleces y el tránsito de carritos y crew. El calibre 16 es adecuado para cargas ligeras a moderadas (lámparas pequeñas, monitores, cargadores); para fixtures de mayor consumo conviene confirmar el amperaje del equipo antes de elegir la extensión y, si es alto, usar cable de menor calibre AWG (más grueso).
Multicontactos: cuántas salidas necesitas y dónde
Para estaciones de trabajo con varios dispositivos pequeños
El Multicontacto de 6 Salidas con Supresor de Picos es útil en video village, estación de sonido o mesa de continuidad, donde conectas varios monitores, cargadores y equipo de bajo consumo al mismo circuito.
Para conexiones rápidas de campo
El Multicontacto Triple Aterrizado tipo "T" (Calavera) es el estándar de campo mexicano para dividir una toma en tres, rápido de cargar en el kit eléctrico y suficientemente compacto para no estorbar en espacios reducidos.
Contactos y clavijas para instalaciones fijas de set
Cuando montas una estación eléctrica más permanente (por ejemplo, en un set de estudio o una base de producción de varios días), un Contacto Dúplex de 20 Amperes soporta mayor carga que uno estándar de 15A, y una Clavija Blindada Leviton de 125V agrega resistencia mecánica adicional para conexiones que se conectan y desconectan muchas veces al día.
Buenas prácticas básicas
- Nunca encadenes más de dos o tres multicontactos en serie ("piggyback"); esto multiplica el riesgo de sobrecarga en un solo punto.
- Revisa el amperaje máximo de cada fixture antes de conectarlo, especialmente luces de tungsteno o HMI de alto consumo.
- Extiende el cable completamente antes de usarlo bajo carga; un cable enrollado se calienta más que uno extendido.
- Usa cinta de señalización o protectores de cable de piso en cualquier extensión que cruce una zona de tránsito.
Preguntas frecuentes
¿Puedo usar una extensión calibre 16 para una luz HMI grande?
No es recomendable sin verificar el amperaje específico del equipo; los HMI de alto consumo suelen requerir cable de menor calibre (más grueso) para evitar caída de voltaje y sobrecalentamiento.
¿Qué significa que un cable sea "de uso rudo"?
Se refiere al forro exterior, diseñado para resistir abrasión, pisadas y dobleces constantes propios del tránsito en un set, no a la capacidad eléctrica del conductor interno.
¿Cuántos dispositivos puedo conectar a un multicontacto de 6 salidas?
Depende del consumo total de cada dispositivo; suma el amperaje de todos los equipos conectados y verifica que no exceda el límite del multicontacto ni del circuito que lo alimenta.
¿La clavija blindada es obligatoria en set?
No es obligatoria, pero su resistencia mecánica la hace preferible en conexiones que se manipulan constantemente durante el día, reduciendo el riesgo de una clavija rota a mitad de rodaje.
