Conectores XLR Macho y Hembra | Guía de Sonido
Confundir un conector XLR macho con uno hembra en medio de una reparación de cable puede costarte media hora de rodaje parado; la regla es más simple de lo que parece una vez que entiendes qué dirección de señal maneja cada uno.
La regla básica: quién envía y quién recibe
El conector XLR macho (con las 3 clavijas visibles hacia afuera) siempre va del lado que envía la señal: la salida de un micrófono, la salida de un mezclador o el extremo del cable que se conecta a una entrada de grabadora. El conector XLR hembra (con los 3 orificios que reciben las clavijas) va del lado que recibe: la entrada de un mezclador, grabadora o interfaz de audio.
El conector macho: para el lado que envía señal

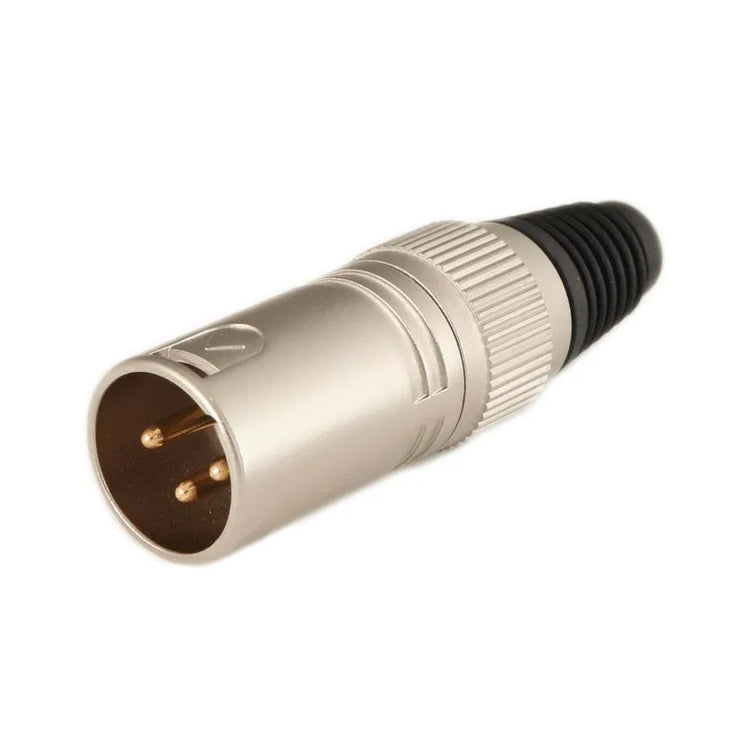

El Conector 3-Pin XLR Macho Profesional (tipo Cannon, con acabado níquel) se usa para armar el extremo del cable que se conectará a una salida de audio: la salida de un mezclador de campo, la salida balanceada de un DI box, o para reparar el extremo dañado de un cable de micrófono que se conecta al equipo.
El conector hembra: para el lado que recibe señal
El Conector 3-Pin XLR Hembra Profesional se usa en el extremo opuesto: el que se conecta a una entrada de grabadora, cámara con entrada XLR, o directamente a la salida de un micrófono con base macho integrada (como la mayoría de shotguns y lavaliers de conector fijo).
Cuándo necesitas armar o reparar un cable propio
Los cables XLR comerciales fallan con más frecuencia en los conectores que en el cable mismo, sobre todo tras meses de uso rudo en set: dobleces constantes, caídas y tirones acumulan estrés justo en la soldadura del conector. Tener conectores macho y hembra de repuesto te permite cortar la parte dañada y volver a armar el cable en lugar de descartarlo por completo, algo que se paga solo después de la primera reparación de emergencia en locación.
Buenas prácticas al armar un conector
- Etiqueta siempre el pin 1 (tierra), pin 2 (positivo/caliente) y pin 3 (negativo/frío) antes de soldar, siguiendo el estándar de polaridad AES.
- Usa una funda termorretráctil o cinta en la unión para dar resistencia mecánica extra al cable donde entra al conector.
- Prueba el cable armado con un tester de continuidad antes de usarlo en grabación real, no hasta que ya estés en medio de una toma.
- Guarda conectores de ambos tipos en tu kit de sonido; nunca sabes cuál extremo fallará primero en campo.
Preguntas frecuentes
¿Por qué los micrófonos usan conector macho y no hembra?
Porque el micrófono es la fuente que envía la señal; siguiendo la convención de la industria, el lado que envía siempre lleva conector macho.
¿Puedo conectar dos hembras o dos machos con un adaptador?
Existen adaptadores para esto, pero lo ideal en un cable de señal es respetar la convención macho-hembra; un adaptador extra es un punto de falla y conexión adicional que conviene evitar cuando se puede.
¿Todos los conectores XLR de 3 pines son compatibles entre marcas?
El estándar físico de 3 pines es universal entre marcas serias, aunque la calidad de contacto y la durabilidad varía; para reparaciones en set conviene usar conectores profesionales confiables.
¿Necesito herramientas especiales para armar un conector XLR?
Lo básico es un cautel de soldar, estaño y pelacables; para trabajo de campo frecuente también ayuda tener un tester de continuidad portátil en el kit de sonido.
