Armar un práctico eléctrico casero con piezas Royer
Para armar una extensión o práctico eléctrico casero para set necesitas tres piezas: una Clavija de Hule Ovalada Royer en el extremo macho, un Contacto de PVC Royer Ovalada en el extremo hembra, y Cable Eléctrico Dúplex SPT en el calibre correcto según la carga que vas a alimentar.
Cuándo conviene armar tu propio práctico en vez de comprarlo hecho
En producción es común necesitar una extensión de una medida exacta que no existe hecha, o reparar una que perdió la clavija en locación. Armar el práctico con piezas sueltas también permite elegir el calibre de cable según la carga real, en vez de depender de lo que traiga una extensión comercial genérica.
Elige el calibre de cable según la carga
El Cable Eléctrico Dúplex SPT se vende en rollo de 100 metros en cuatro calibres: 18, 16, 14 y 12 AWG. A menor número de calibre, mayor sección transversal y mayor corriente que soporta:
- 18 AWG (POT18): el más delgado, para cargas ligeras y tramos cortos.
- 16 AWG (POT16): uso general ligero.
- 14 AWG (POT14): cargas medias, tendidos más largos.
- 12 AWG (POT12): el más grueso, para cargas mayores o tramos largos donde importa reducir la caída de voltaje. Solo se maneja en color blanco.
Los calibres 18, 16 y 14 están disponibles en blanco, café y negro, así que puedes elegir el color según si el cable va a quedar visible en cuadro o escondido.
Cómo armar el práctico paso a paso
- Corta el cable dúplex a la medida exacta que necesitas, dejando unos centímetros extra en cada punta para pelar.

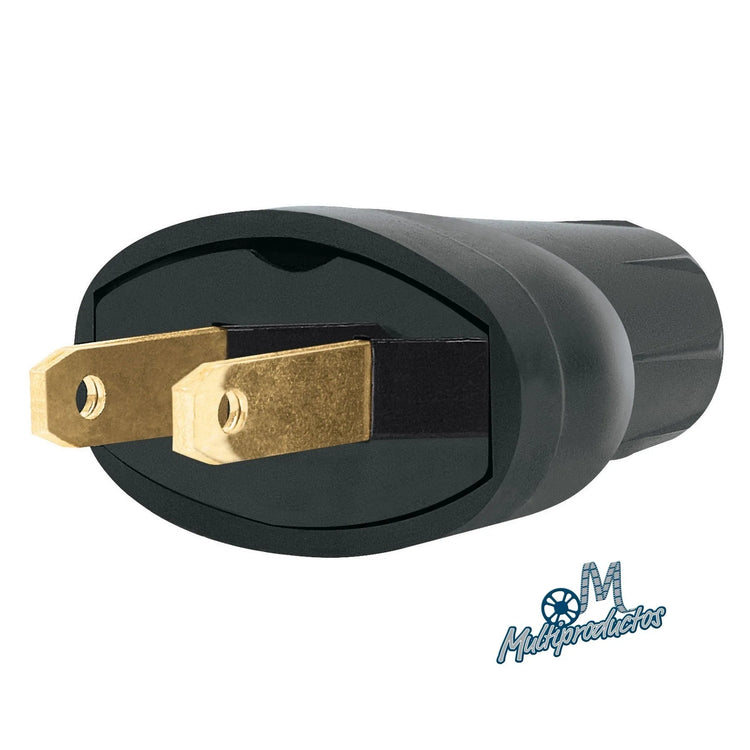

- Pela los dos hilos en un extremo y conéctalos a la Clavija Royer 500: es una clavija sencilla de 2 polos y 2 hilos, sin tierra, para 127 V y hasta 15 A, pensada para aparatos y prácticos que no requieren puesta a tierra.
- Pela los dos hilos del otro extremo y conéctalos al Contacto de PVC Royer Ovalada, también de 127 V y 15 A, verificando que el diámetro del cable sea compatible con el cuerpo del contacto (38.4 mm de diámetro externo).
- Cierra ambos cuerpos de PVC asegurando que las terminales de cobre queden firmes y sin hilos sueltos que puedan hacer corto.
- Prueba el práctico con un equipo de bajo consumo antes de conectar algo sensible o costoso.
Límites de este práctico casero
Tanto la clavija como el contacto Royer de esta guía son de 15 A y sin tierra: sirven para prácticos ligeros (lámparas de trabajo, ventiladores, cargadores, monitores pequeños), no para alimentar consolas o equipo que requiera conexión a tierra o más de 15 A. El cuerpo de PVC del contacto es para uso en interiores; si el práctico va a quedar expuesto a la intemperie o a piso muy transitado, protégelo con cinta gaffer y evita que le caiga agua directamente.
Errores comunes
- Usar cable calibre 18 para una carga que necesita 14 o 12: el cable se calienta y cae el voltaje en tramos largos.
- Dejar hilos de cobre sueltos al cerrar la clavija o el contacto: riesgo de corto o falso contacto.
- Usar este práctico sin tierra para equipo que sí la requiere: revisa la etiqueta del aparato antes de conectar.
- No etiquetar el práctico casero: márcalo con cinta y plumón para saber su calibre y longitud sin tener que medirlo cada vez.
Preguntas frecuentes
¿Puedo mezclar la clavija Royer con un contacto de otra marca?
Físicamente puede embonar si comparten el estándar ovalado, pero para garantizar la conductividad y el ajuste que describe la ficha de cada producto, lo recomendable es usar clavija y contacto del mismo sistema.
¿Qué calibre de cable necesito para una lámpara de trabajo o cargador?
Para cargas ligeras como lámparas de trabajo, cargadores o ventiladores pequeños, el calibre 18 o 16 AWG suele ser suficiente en tramos cortos.
¿Esta clavija y este contacto tienen tierra física?
No, ambos son de 2 polos y 2 hilos, sin conexión a tierra. Si tu equipo requiere tierra, necesitas una clavija y un contacto de 3 hilos.
¿El cable dúplex SPT sirve para exteriores?
Es un cable de uso rudo para armar extensiones, pero el contacto y la clavija de PVC de esta guía son para interiores; en exteriores protege las conexiones con cinta gaffer y evita el contacto directo con agua.
¿Dónde comprar clavijas, contactos y cable dúplex Royer en México?
Multiproductos y Expendables los distribuye a través de aygaffer.com, con envíos a toda la República Mexicana desde CDMX y precios por volumen para producciones y talleres eléctricos.
