Cómo Armar tu Propia Extensión Eléctrica de Set
Armar tu propia extensión eléctrica de set requiere tres piezas: cable dúplex flexible del calibre correcto, una clavija blindada en un extremo y un contacto blindado en el otro. Hacerla tú mismo, en lugar de comprar extensiones ya armadas, te permite elegir el largo exacto que necesitas y reparar el cable cuando un extremo se dañe, en vez de desechar la extensión completa.
Las tres piezas que necesitas

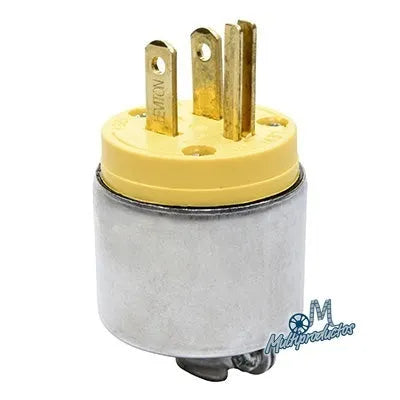

El Cable Eléctrico Dúplex Flexible SPT es la base: se vende por rollo y en distintos calibres, así que puedes cortar exactamente el largo que tu set necesita en lugar de cargar con extensiones de fábrica de longitud fija. En un extremo va la Clavija Blindada Leviton (la parte macho, que se conecta a la fuente de energía), y en el otro el Contacto Blindado Leviton (la parte hembra, donde vas a conectar tu equipo).
Por qué armar tu propia extensión en vez de comprarla hecha
Una extensión de fábrica viene en un largo fijo, así que casi siempre te sobra o te falta cable para la locación específica donde estás trabajando. Armar la tuya con cable a granel más clavija y contacto te da control total sobre el largo, y si un extremo se daña por uso rudo, solo reemplazas esa pieza en lugar de tirar el cable completo, lo que a la larga es más económico para un departamento eléctrico que trabaja rodaje tras rodaje.
Consideraciones antes de armar tu cable
- Calibre correcto para la carga que vas a conectar: un calibre insuficiente puede sobrecalentarse; revisa el amperaje del equipo antes de cortar el cable.
- Conexión a tierra: tanto la clavija como el contacto blindados de esta guía incluyen tierra física, fundamental para equipo de iluminación y power en set.
- Sellado del blindaje: el diseño blindado (industrial) resiste mejor la humedad y el polvo de exteriores que una clavija doméstica estándar.
- Etiquetar el largo de cada extensión armada: te ahorra tiempo en el próximo rodaje cuando necesitas elegir rápido el cable correcto del kit.
Una tarea que exige cuidado, no experiencia eléctrica avanzada
Conectar el cable a la clavija y al contacto es un trabajo directo (pelar, atornillar cada hilo en su terminal correspondiente, cerrar la carcasa), pero conviene hacerlo con calma la primera vez y verificar la polaridad antes de usar la extensión en set. Si tienes dudas sobre la instalación eléctrica de tu producción, consulta siempre con tu jefe de eléctricos o un técnico certificado.
Preguntas Frecuentes
¿Qué calibre de cable dúplex necesito para luces de alta potencia?
Entre menor sea el número de calibre (AWG), mayor corriente soporta el cable. Para equipo de alto consumo como HMI o tungsteno grande, se necesita un calibre más grueso que para luces LED de bajo consumo; revisa siempre la ficha técnica del equipo antes de elegir.
¿La clavija y el contacto blindados son compatibles con cualquier calibre de cable dúplex?
La mayoría acepta un rango de calibres, pero siempre revisa la especificación del conector antes de comprar el cable para asegurarte de que las terminales sujeten bien los hilos sin quedar sueltas.
¿Puedo reparar solo un extremo dañado en lugar de rehacer todo el cable?
Sí, esa es una de las ventajas principales de armar tu propia extensión: si solo la clavija o el contacto se dañó, cortas esa parte, reemplazas el conector y conservas el resto del cable en buen estado.
¿Necesito herramientas especiales para armar la extensión?
Solo necesitas un pelacables o navaja, un desarmador plano o de cruz según el conector, y idealmente un multímetro para verificar la continuidad antes de usar la extensión por primera vez en un rodaje real.
