Carta de Enfoque: Cómo Calibrar el Back Focus
Una carta de enfoque (backfocus chart) sirve para calibrar el back focus de lentes zoom parfocales: asegura que la imagen se mantenga nítida al hacer zoom, sin importar la distancia focal en la que estés encuadrando. Es una herramienta de calibración óptica, distinta de una carta de color, y un paso que muchos operadores de cámara se saltan hasta que ya es tarde en el rodaje.
Qué es el back focus y por qué falla
El back focus (o flange focal distance ajustable) es la distancia entre el elemento óptico trasero del lente y el plano del sensor. En lentes zoom, si esa distancia no está calibrada correctamente, el lente puede verse enfocado en una distancia focal (por ejemplo en tele) pero desenfocarse al hacer zoom out a wide, o viceversa. Esto pasa con frecuencia después de un golpe al lente, un cambio de cuerpo de cámara, o simplemente porque nunca se calibró desde que se armó el kit.
Cómo se usa una carta de enfoque

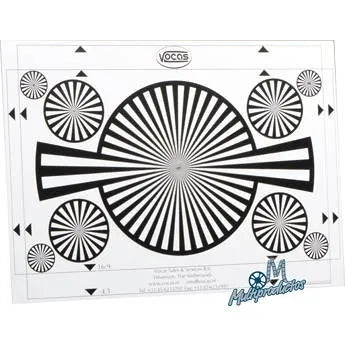

La Carta de Enfoque Vocas Backfocus Chart combina un patrón de líneas de resolución con una tarjeta blanca, pensada específicamente para este procedimiento:
- Coloca la carta perpendicular al eje óptico del lente, a una distancia suficiente y con buena iluminación uniforme.
- Haz zoom completo a la posición tele (la distancia focal más larga) y enfoca manualmente hasta que el patrón se vea perfectamente nítido.
- Sin tocar el anillo de enfoque, haz zoom hacia wide. Si la imagen se desenfoca, necesitas ajustar el anillo de back focus (no el de enfoque) hasta que el patrón vuelva a verse nítido en wide.
- Repite el ciclo tele-wide varias veces, ajustando el back focus cada vez, hasta que el lente mantenga foco en ambos extremos del zoom sin tocar el anillo de enfoque.
Este procedimiento se hace idealmente antes de cada rodaje importante, y siempre que cambies de cuerpo de cámara o notes que tu zoom "respira" el foco al acercar o alejar.
Carta de enfoque vs. carta de color: no son la misma herramienta
Es común confundir la carta de enfoque con una carta de color como el ColorChecker, pero cumplen funciones distintas. El ColorChecker Classic y el ColorChecker Passport Video sirven para calibrar color y balance de blancos en postproducción, comparando los parches de referencia con lo que capturó el sensor. La carta de backfocus, en cambio, es puramente óptica: no tiene parches de color de referencia, su función es dar un patrón de líneas de alto contraste para verificar nitidez, no tono.
Preguntas frecuentes
¿Necesito calibrar back focus en lentes prime (fijos)?
No. El back focus solo es relevante en lentes zoom parfocales, porque son los únicos donde el enfoque puede variar al cambiar la distancia focal. Un lente prime no tiene ese problema por diseño.
¿Cada cuánto debo revisar el back focus de mi zoom?
Como mínimo al inicio de cada proyecto o rodaje importante, y siempre después de un golpe, una caída, un cambio de cuerpo de cámara o de sensor, o si notas que el foco "respira" al hacer zoom.
¿Puedo hacer este ajuste yo mismo o necesito un técnico?
La mayoría de los lentes de cine y broadcast con back focus ajustable permiten hacerlo en set siguiendo el procedimiento tele-wide con la carta. Para desajustes severos o lentes muy especializados, conviene llevarlo con un técnico de servicio.
¿Qué distancia debo poner entre la cámara y la carta?
Depende del lente, pero como regla general se recomienda una distancia donde el patrón llene buena parte del cuadro en la posición tele, típicamente varios metros para zooms largos. Consulta las especificaciones de tu lente si las tienes.
¿La carta Vocas sirve para lentes de foto y de cine por igual?
Sí, el procedimiento de calibración de back focus es el mismo principio óptico independientemente de si el lente es de línea fotográfica adaptada o de cine nativo, siempre que tenga un mecanismo de back focus ajustable.
